Badanie i skanowanie betonu – dlaczego diagnostyka NDT jest kluczowa dla bezpieczeństwa konstrukcji?

W nowoczesnym budownictwie, zarówno podczas wznoszenia nowych obiektów, jak i modernizacji starszych struktur, kluczowym wyzwaniem jest precyzyjna ocena stanu technicznego elementów żelbetowych. Niewłaściwe rozpoznanie układu zbrojenia przed wierceniem, kotwieniem czy wyburzaniem może prowadzić do katastrofalnych skutków – od uszkodzenia instalacji, przez osłabienie nośności, aż po naruszenie stabilności całego budynku. Diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. pozwala wyeliminować to ryzyko.

Stosowanie metod nieniszczących (NDT – Non-Destructive Testing) stało się standardem w profesjonalnym wykonawstwie. Dzięki zaawansowanym technologiom, takim jak georadar czy profometr, jesteśmy w stanie zajrzeć do wnętrza betonu bez konieczności jego skuwania. Jest to proces niezbędny w sytuacjach wystąpienia uszkodzeń strukturalnych lub w przypadku niepewności co do rzeczywistych parametrów nośnych konstrukcji, co pozwala na podjęcie świadomych decyzji projektowych i wykonawczych.

Nowoczesne metody diagnostyki: Skanowanie zbrojenia i badania sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008.

Diagnostyka konstrukcji żelbetowych opiera się na kilku uzupełniających się technologiach. Wybór odpowiedniej metody zależy od celu badania – czy jest to poszukiwanie prętów zbrojeniowych, określenie ich średnicy, czy też badanie wytrzymałości samej mieszanki betonowej.

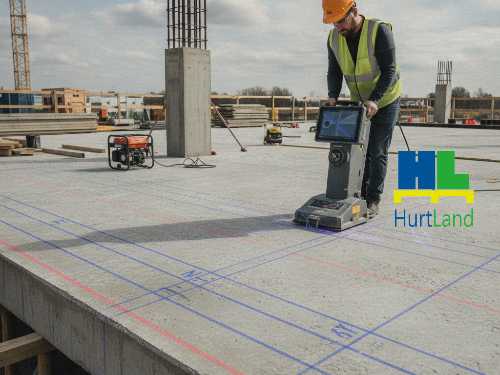

Skanowanie betonu i wykrywanie zbrojenia (GPR i Profometr)

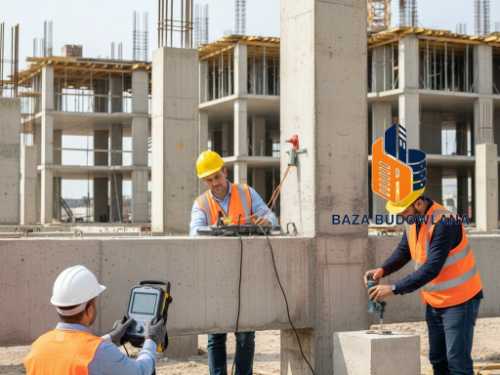

Skanowanie żelbetu to usługa pozwalająca na precyzyjne mapowanie wnętrza konstrukcji. Wykorzystuje się do tego zaawansowane skanery, które działają w oparciu o technologię impulsów elektromagnetycznych lub georadarową. Głównym celem tej diagnostyki jest:

• Wykrywanie zbrojenia: Lokalizacja prętów stalowych, strzemion oraz kabli sprężających.
• Określenie grubości otuliny: Sprawdzenie, czy warstwa betonu chroniąca zbrojenie przed korozją jest zgodna z projektem i normami.
• Identyfikacja średnicy zbrojenia: Precyzyjne określenie wymiarów prętów bez konieczności wykonywania odkrywek.
• Wykrywanie pustek i anomalii: Lokalizacja defektów strukturalnych, pęcherzy powietrza lub rozwarstwień wewnątrz elementu.

Badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. – ocena wytrzymałości betonu

Badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. to jedna z najpopularniejszych nieniszczących metod diagnostycznych. Polega ono na pomiarze wartości odskoku bijaka po uderzeniu w powierzchnię betonu przy użyciu młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.. Metoda ta pozwala na:

• Szybkie określenie wytrzymałości betonu na ściskanie.
• Ocenę jednorodności konstrukcji na dużych powierzchniach.
• Weryfikację parametrów betonu w miejscach, gdzie pobranie próbek metodą niszczącą (odwierty rdzeniowe) jest niemożliwe lub nieopłacalne.

Porównanie metod diagnostycznych betonu

Proces diagnostyczny krok po kroku

Prawidłowo przeprowadzona diagnostyka wymaga zachowania odpowiedniej procedury, aby uzyskane wyniki były wiarygodne i mogły służyć jako podstawa do obliczeń statycznych konstrukcji.

1. Przygotowanie powierzchni: Miejsce badania musi być oczyszczone z luźnych fragmentów betonu, powłok malarskich czy tynków, które mogłyby zakłócić pracę sensorów lub odczyt sklerometru.
2. Skanowanie wstępne: Wykorzystanie urządzenia do lokalizacji ogólnego układu zbrojenia. Wyznacza się siatkę pomiarową, co pozwala na usystematyzowanie danych.
3. Pomiary szczegółowe: Wykonanie skanów wzdłużnych i poprzecznych w celu określenia głębokości zalegania prętów (otuliny) oraz ich średnic przy użyciu profometru.
4. Badanie wytrzymałości (opcjonalnie): Jeśli celem jest ocena nośności, wykonuje się serię uderzeń sklerometrem w wybranych punktach węzłowych.
5. Analiza danych i raport: Zebrane dane są przetwarzane przez oprogramowanie, tworząc trójwymiarowe lub dwuwymiarowe mapy zbrojenia. Wynik końcowy to raport zawierający pełną dokumentację stanu faktycznego.

Dlaczego warto postawić na profesjonalne skanowanie konstrukcji?

Inwestycja w rzetelne badania NDT na wczesnym etapie prac remontowych lub przy ocenie stanu technicznego obiektu przynosi wymierne korzyści ekonomiczne i wykonawcze. Pozwala na uniknięcie kosztownych błędów, takich jak przewiercenie kabli sprężających w stropach czy uszkodzenie głównego zbrojenia nośnego w podciągach.

W Hurt Land rekomendujemy kompleksowe podejście do diagnostyki. Wykorzystanie profesjonalnych usług skanowania betonu oraz wykrywania zbrojenia z określeniem jego parametrów to gwarancja bezpieczeństwa dla każdego inwestora i wykonawcy. Jeśli planujesz modernizację, montaż ciężkich maszyn lub weryfikację nośności stropów – profesjonalna ekspertyza oparta na metodach nieniszczących jest najlepszym rozwiązaniem.
