Dlaczego badanie nośności gruntu to etap, którego nie wolno pominąć?
Budowa domu, hali przemysłowej czy drogi to inwestycja obliczona na dziesięciolecia. Fundamentem każdego z tych przedsięwzięć – dosłownie i w przenośni – jest odpowiednio przygotowane podłoże. Niestety, niedostateczna weryfikacja zagęszczenia gruntu to jedna z najczęstszych przyczyn późniejszych awarii budowlanych. Osiadanie fundamentów, pękanie ścian, czy deformacje nawierzchni drogowych to problemy, których naprawa wielokrotnie przewyższa koszt profesjonalnych badań geotechnicznych.
Kluczowym wyzwaniem dla wykonawców i inwestorów jest sprawdzenie parametrów gruntu w sposób szybki, precyzyjny i – co najważniejsze – nieuszkadzający przygotowanej już warstwy. W tym kontekście najczęściej pojawia się dylemat: wybrać lekką płytę dynamiczną czy tradycyjną płytę statyczną (VSS)? Wybór odpowiedniej metody ma kluczowe znaczenie dla tempa prac oraz rzetelności wyników w konkretnych warunkach budowlanych.
Lekka płyta dynamicznaPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. vs płyta statyczna – kluczowe różnice
W nowoczesnym budownictwie dąży się do maksymalizacji efektywności przy zachowaniu najwyższych standardów bezpieczeństwa. Badanie zagęszczenia gruntu za pomocą urządzeń mechanicznych pozwala na natychmiastową ocenę, czy podłoże jest gotowe do przyjęcia kolejnych warstw konstrukcyjnych.
Lekka płyta dynamicznaPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. (LPD)
Lekka płyta dynamicznaPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. (LPD) jest urządzeniem pomiarowym służącym do szybkiego określania nośności i jakości zagęszczenia warstw gruntu oraz podbudów drogowych. Jest to rozwiązanie niezwykle mobilne, pozwalające na wykonanie pomiaru przez jedną osobę w czasie krótszym niż 3 minuty. Podstawowym parametrem wyznaczanym podczas badania jest dynamiczny moduł odkształcenia podłoża Evd, wyrażony w MN/m².
Płyta statyczna (VSS)
Metoda statyczna (VSS) polega na stopniowym obciążaniu płyty za pomocą siłownika hydraulicznego. Wymaga ona jednak tzw. przeciwwagi, czyli ciężkiego sprzętu budowlanego (np. koparki lub załadowanej ciężarówki), co czyni ją procesem bardziej czasochłonnym i logistycznie skomplikowanym. Choć wyznacza ona statyczny moduł odkształcenia (E1, E2), jej zastosowanie w trudno dostępnych miejscach, takich jak wąskie wykopy, jest często niemożliwe.
Porównanie parametrów i zastosowań
| Cecha | Lekka płyta dynamicznaPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. (LPD) | Płyta statyczna (VSS) |
|---|---|---|
| Czas pomiaru | ok. 2-3 minuty | ok. 30-60 minut |
| Wymagana przeciwwaga | Nie (urządzenie samowystarczalne) | Tak (ciężki sprzęt) |
| Obsługa | Jednoosobowa | Wymaga operatora sprzętu i geotechnika |
| Głębokość badania | Warstwy do ok. 30-50 cm | Głębsze oddziaływanie (zależnie od siły nacisku) |
| Zastosowanie | Podsypki, zasypki, drogi, wykopy, fundamenty | Główne trasy drogowe, lotniska |
Zastosowanie w praktyce budowlanej

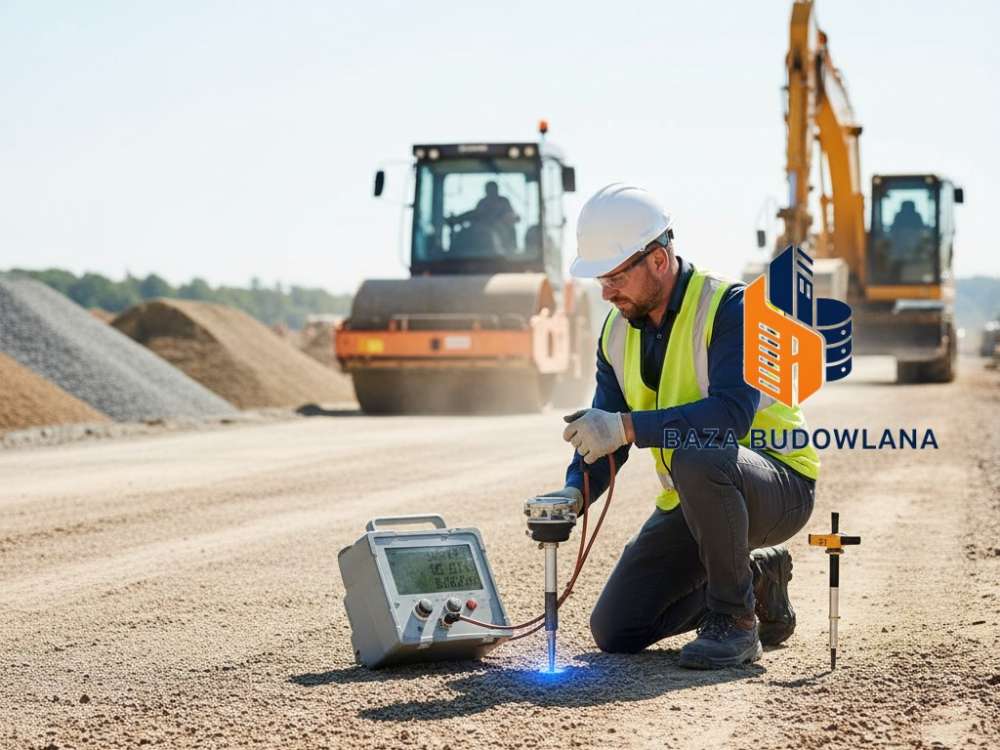

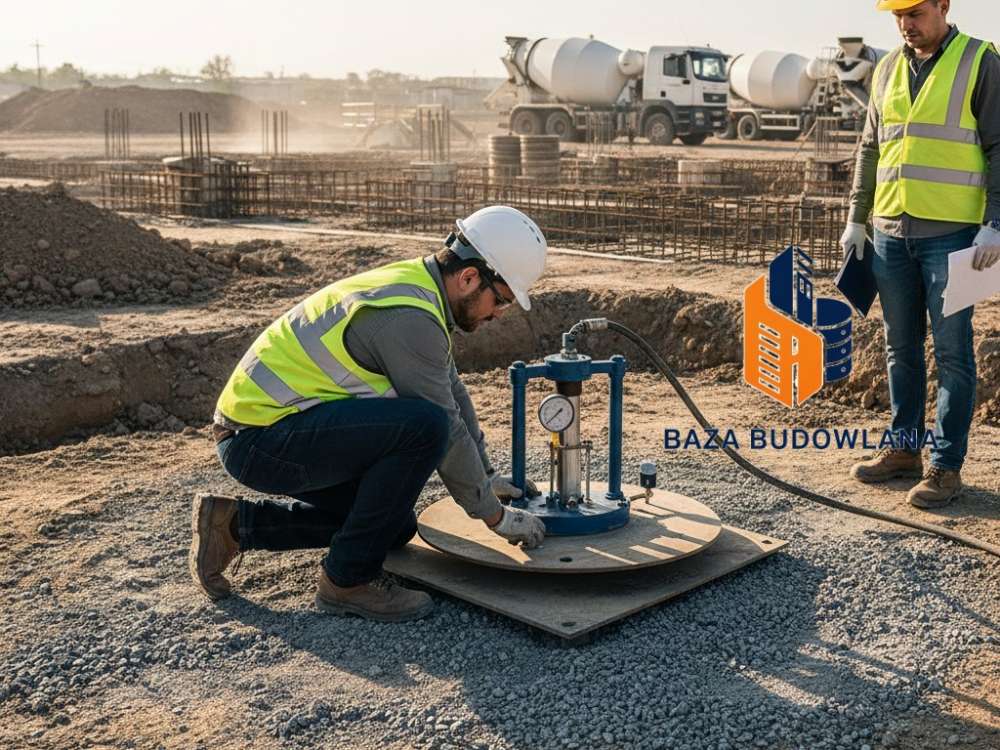

Weryfikacja zagęszczenia podłoża przed wykonaniem posadowienia bezpośredniego budynków to moment krytyczny. Zastosowanie lekkiej płyty dynamicznejPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. pozwala na błyskawiczną ocenę warstw gruntu pod ławy fundamentowe czy płyty fundamentowe. Urządzenie to świetnie sprawdza się również przy badaniu zagęszczenia podsypek i zasypek oraz realizowanych warstw przy wykonywaniu dróg, parkingów czy chodników.
Dzięki precyzyjnym wynikom, wykonawca może natychmiast podjąć decyzję o konieczności dalszego zagęszczania lub o przejściu do kolejnego etapu prac. Pozwala to uniknąć kosztownych przestojów i daje gwarancję, że nośność gruntu spełnia wymagania projektowe.
Instrukcja: Badanie lekką płytą dynamiczną krok po kroku
Poprawne wykonanie badania jest warunkiem otrzymania rzetelnych wyników. Proces ten jest intuicyjny, ale wymaga zachowania określonej procedury:
- Przygotowanie podłoża: Miejsce badania musi być wyrównane. Należy usunąć luźne fragmenty gruntu i kamienie, aby płyta całą swoją powierzchnią przylegała do gruntu.
- Ustawienie urządzenia: Płytę obciążeniową kładziemy na przygotowanym podłożu. Na środku płyty ustawiamy prowadnicę z bijakiem.
- Wstępne zagęszczenie: Wykonujemy trzy uderzenia wstępne (podnosząc bijak do maksymalnej wysokości i zwalniając go). Służą one do ostatecznego osadzenia płyty na gruncie.
- Pomiar właściwy: Po zresetowaniu rejestratora elektronicznego wykonujemy trzy kolejne uderzenia pomiarowe.
- Odczyt wyniku: Rejestrator automatycznie wylicza średnią wartość osiadania oraz dynamiczny moduł odkształcenia Evd. Urządzenie często od razu generuje wykres osiadania, co pozwala na natychmiastową ocenę jednorodności gruntu.
Podsumowanie – dlaczego warto postawić na nowoczesną diagnostykę?
Wybór między płytą dynamiczną a statyczną zależy od specyfiki inwestycji, jednak dla większości placów budowy, budownictwa jednorodzinnego oraz prac instalacyjnych, lekka płyta dynamicznaPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. jest rozwiązaniem bezkonkurencyjnym. Gwarantuje ona szybkość, mobilność i precyzję bez konieczności angażowania ciężkiego sprzętu.
Profesjonalne badanie zagęszczenia gruntu to nie tylko wymóg formalny, ale przede wszystkim spokój inwestora i pewność wykonawcy. Jeśli planujesz prace ziemne, budowę fundamentów lub dróg dojazdowych, zalecamy skorzystanie z profesjonalnych usług pomiarowych lub zakup certyfikowanego urządzenia LPD, które pozwoli na bieżącą kontrolę jakości realizowanych prac.
FAQ — Najczęściej zadawane pytania
Czy badanie lekką płytą dynamiczną zastępuje badanie płytą VSS?
W wielu przypadkach (szczególnie w budownictwie kubaturowym i przy podbudowach dróg niższych kategorii) tak. Istnieją tabele korelacji, które pozwalają przeliczyć moduł dynamiczny (Evd) na moduł statyczny (E2), co czyni badanie LPD wystarczającym do odbiorów technicznych.
Jaka jest maksymalna głębokość badania za pomocą płyty dynamicznej?
Lekka płyta dynamicznaPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. bada nośność warstwy gruntu do głębokości odpowiadającej około 1,5-krotności średnicy płyty, co w praktyce oznacza warstwę o grubości od 30 do 50 cm. Przy głębszych nasypach badanie należy wykonywać warstwowo.
Czy badanie można wykonać w każdych warunkach pogodowych?
Badanie nie powinno być wykonywane na gruncie zamarzniętym oraz w trakcie bardzo intensywnych opadów deszczu, które zmieniają wilgotność gruntu w sposób gwałtowny, co może zafałszować wynik modułu odkształcenia.
Dla jakich gruntów lekka płyta dynamicznaPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. jest najbardziej odpowiednia?
Urządzenie najlepiej sprawdza się w przypadku gruntów gruboziarnistych, niespoistych (piaski, żwiry, pospółki) oraz gruntów o uziarnieniu do 63 mm. Jest idealne do badania zagęszczenia podsypek pod fundamenty i posadzki.
