Drenaż w gruncie to nie tylko techniczne rozwiązanie odprowadzania wody — to inwestycja w trwałość budynków, zdrowie ogrodu i bezpieczeństwo infrastruktury. W poniższym artykule omówię różne rodzaje systemów drenażowych, typowe sytuacje, w których warto je stosować, oraz materiały, które najczęściej wykorzystuje się przy realizacji instalacji. Znajdziesz tu praktyczne wskazówki projektowe, przykłady wykonania i porady dotyczące utrzymania systemu.

Dlaczego drenaż gruntowy jest ważny?

Prawidłowo zaprojektowany drenaż zapobiega zaleganiu wody w glebie, ogranicza nacisk hydrostatyczny na ściany fundamentowe, zmniejsza ryzyko erozji i zapewnia lepsze warunki dla roślin. Woda stojąca może powodować degradację materiałów budowlanych, powstawanie pleśni i korozję elementów metalowych, a w skrajnych przypadkach prowadzić do osiadania terenu i uszkodzeń konstrukcji.

Podstawowe zasady projektowania drenażu

Projekt drenażu rozpoczyna się od analizy terenu: rodzaju gleby, poziomu wód gruntowych, ukształtowania terenu i istniejącej infrastruktury. Kluczowe parametry to przepuszczalność gruntu, spadki terenu oraz przewidywana ilość wody do odprowadzenia. Ważne jest też znalezienie punktu odbioru wody — naturalnego cieku, studni chłonnej, kanalizacji deszczowej lub systemu zbiorników retencyjnych.

Badanie terenu i wyliczenia

Przed rozpoczęciem prac warto wykonać prosty test przepuszczalności (np. próbę infiltracji) oraz zidentyfikować warstwy gruntowe po przez wykop próbny. Obliczenia hydrauliczne określają, jaka średnica rur i jaki spadek są konieczne, by zapobiec zatorom i zapewnić samoczynny odpływ. Projekt powinien przewidzieć również dostęp do inspekcji i możliwość udrożnienia systemu.

Rodzaje systemów drenażowych

Na rynku istnieje kilka sprawdzonych rozwiązań, które dobiera się w zależności od warunków gruntowych i potrzeb inwestora. Poniżej przedstawiam najczęściej stosowane systemy drenażowe oraz ich charakterystykę.

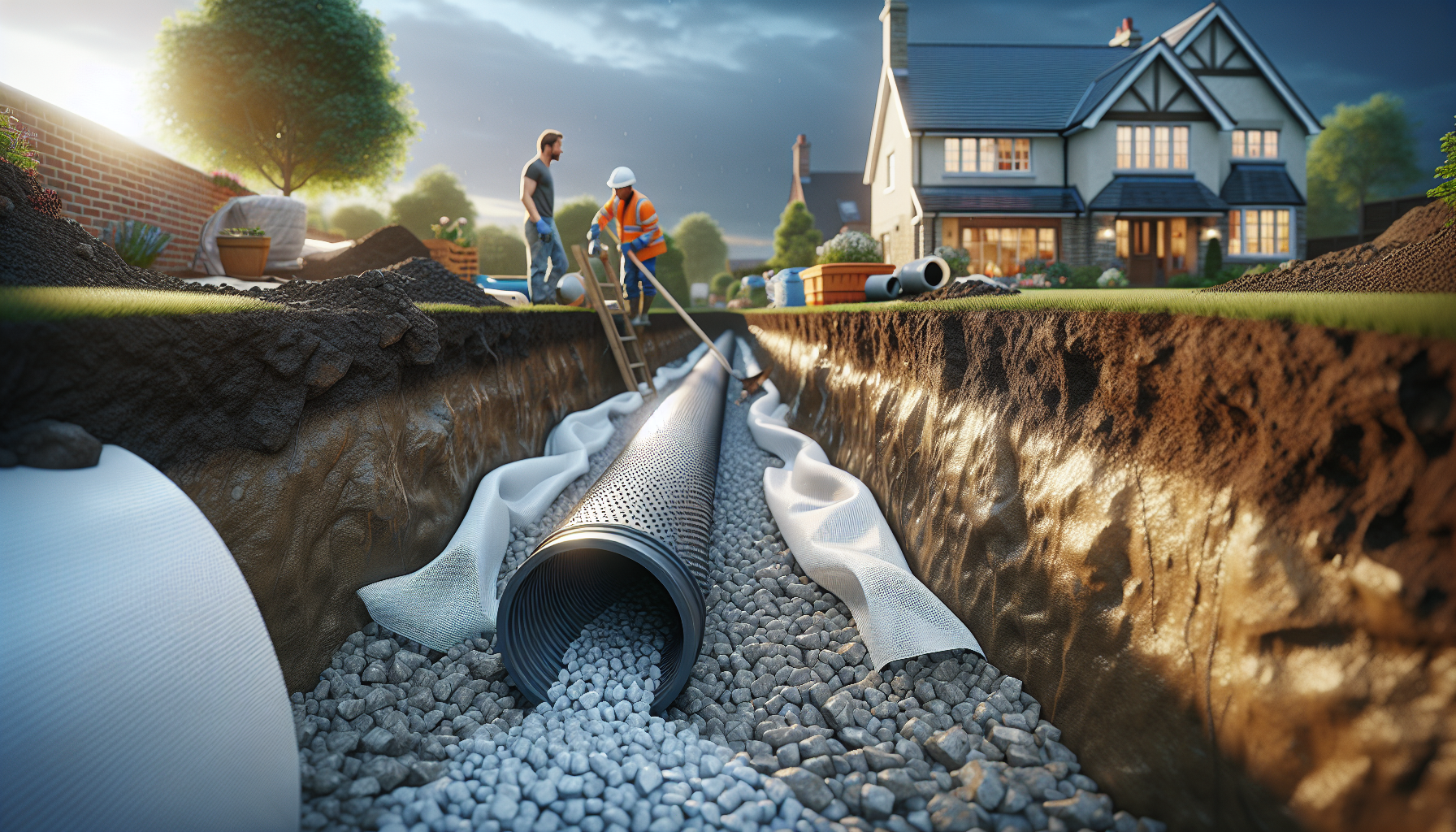

1. Drenaż francuski (rów drenażowy z rurą perforowaną)

To jedno z najpopularniejszych rozwiązań. Polega na ułożeniu rury perforowanej w wykopie otoczonym filtrującym kruszywem (żwir, tłuczeń) i owiniętej geowłókniną, która zapobiega zanieczyszczaniu otworu drobnymi cząstkami. Drenaż francuskiDrenaż francuski to system odwadniający teren, który wykorzystuje rów wypełniony kruszywem, odizolowany od otaczającego gruntu geowłókniną, w celu odprowadzania wody z powierzchni ziemi. Drenaż francuski jest z jednym rodzajów drenażu, czyli rozwiązań odprowadzania wody z powierzchni ziemi za pomocą systemu... jest skuteczny przy wysokim poziomie wody gruntowej i przy fundamentach budynków.

2. Systemy liniowe i powierzchniowe

Systemy powierzchniowe (np. kanały odwadniające, kratki ściekowe) odprowadzają wodę z powierzchni terenu, chodników czy podjazdów. Są konieczne w miejscach o dużym natężeniu spływu powierzchniowego i często współpracują z systemem podziemnym, przekierowując wodę do rur kanalizacyjnych.

3. Drenaż poduszki (podczas budowy dróg i fundamentów)

Warstwa drenażowa z piasku i żwiru pod elementami konstrukcyjnymi pomaga zapobiegać zamuleniu warstw nośnych i poprawia nośność gruntu. Stosowana jest jako element konstrukcji dróg, placów manewrowych i pod fundamentami hal.

4. Studnie chłonne i systemy rozsączające

Gdy nie ma możliwości podłączenia do kanalizacji, alternatywą są studnie chłonne lub systemy rozsączające, które pozwalają na bezpośrednie rozprowadzenie wody w gruncie. Wymagają one ziem o odpowiedniej przepuszczalności i właściwej odległości od fundamentów i źródeł wody pitnej.

5. Drenaż geosyntetyczny i systemy bezkopy

W nowoczesnych rozwiązaniach stosuje się geokompozyty drenażowe, które umożliwiają odprowadzanie wody bez konieczności wymiany dużych ilości gruntu. Systemy bezkopy redukują koszty i czas realizacji, szczególnie w obszarach zurbanizowanych.

Typowe sytuacje stosowania drenażu

Istnieje kilka powtarzalnych scenariuszy, w których drenaż jest szczególnie wskazany. Znajomość typowych przypadków ułatwia dobór odpowiedniego systemu i planowanie prac.

Zakres: budynki mieszkalne i fundamenty

W przypadku domów jednorodzinnych drenaż obwodowy chroni fundamenty przed wodą gruntową i opadową. Zwykle układa się go tuż przy ławie fundamentowej, z odpowiednim spadkiem do punktu odpływu. System powinien być zabezpieczony włókniną i filtrem z kruszywa, by zapobiec zamuleniu rury.

Ogrody i tereny zielone

W ogrodach drenaż zapobiega zastoinom przy roślinach, chroni korzenie drzew i umożliwia prowadzenie prac ogrodniczych przez cały sezon. Drenaże liniowe, drenaż punktowy i studnie chłonne to popularne rozwiązania w terenach zielonych.

Drogi, podjazdy i place

W przestrzeniach komunikacyjnych systemy liniowe i poduszki drenażowe zwiększają trwałość nawierzchni i bezpieczeństwo użytkowania. Prawidłowe odprowadzenie wody zmniejsza ryzyko powstania kolein i uszkodzeń warstw konstrukcyjnych.

Społeczności wiejskie i pola uprawne

W rolnictwie drenaż wpływa na jakość plonów, reguluje wilgotność gleby i zapobiega zalewaniu pól. Systemy rur drenarskich i kanałów regulują poziom wody, co jest kluczowe dla intensywnej produkcji rolniczej.

Materiały stosowane do wykonania systemu drenażowego

Dobór materiałów wpływa na trwałość i efektywność systemu. Poniżej omówię najważniejsze komponenty oraz ich zalety i ograniczenia.

Rury perforowane: rodzaje i zastosowania

Najczęściej stosowane są rury z PVC i PE: lekkie, odporne na korozję i łatwe w montażu. Rury ceramiczne i betonowe stosuje się w specjalnych sytuacjach, np. przy dużych obciążeniach mechanicznych. Ważne, by rury perforowane miały odpowiedni rozmiar szczelin i były odporne na zapychanie; często stosuje się rury z otworami wzdłużnymi lub z perforacją 360°.

Kruszywa filtracyjne

Żwir, tłuczeń lub pospółka tworzą warstwę filtrującą wokół rury. Kruszywo powinno być jednorodne, bez drobnego pyłu, o frakcji zapewniającej dobrą przepuszczalność. Zbyt drobne kruszywo może się zacierać i zmniejszać efektywność drenażu, natomiast zbyt grube ogranicza powierzchnię filtracji.

Geowłóknina i geotkaniny

GeowłókninaGeowłóknina to płaski geosyntetyk polimerowy. Typowe zastosowanie geowłókniny to separacja, filtrowanie i wzmocnienie podłoży. Podział geowłóknin na polipropylenowe i poliestrowe wynika z użytego surowca. Podział na geowłókniny filtracyjne, drogowe, separacyjne, etc. - wynika z funkcji geowłókniny uzależnionej od jej parametrów.... oddziela grunt od kruszywa i chroni system przed zamuleniem. Wybór geowłókninyGeowłóknina to płaski geosyntetyk polimerowy. Typowe zastosowanie geowłókniny to separacja, filtrowanie i wzmocnienie podłoży. Podział geowłóknin na polipropylenowe i poliestrowe wynika z użytego surowca. Podział na geowłókniny filtracyjne, drogowe, separacyjne, etc. - wynika z funkcji geowłókniny uzależnionej od jej parametrów.... zależy od rodzaju gleby i oczekiwanego przepływu; ważne są parametry filtrowe, wytrzymałość i odporność na starzenie.

Studzienki inspekcyjne i komory rewizyjne

Umożliwiają kontrolę i udrożnienie systemu. Studzienki wykonuje się z tworzyw sztucznych lub betonu. Należy przewidzieć ich umiejscowienie co określoną odległość, aby umożliwić łatwy dostęp podczas konserwacji.

Dodatkowe komponenty

Do systemu mogą dochodzić separatory olejów (w miejscach narażonych na zanieczyszczenia), zawory zwrotne, kosze skimmerowe czy filtry wstępne. W instalacjach wrażliwych na korozję stosuje się materiały odporne chemicznie.

Praktyczny przykład montażu — krok po kroku

Poniżej uproszczony opis realizacji klasycznego drenażu francuskiegoSystem ochrony budynku od wód gruntowych przy budynku:

Krok 1: Planowanie i wyznaczenie trasy

Wyznacz trasę rury tak, aby miała stały spadek w kierunku punktu odpływu. Usuń warstwę humusową i przygotuj wykop o szerokości dostosowanej do średnicy rury i warstwy kruszywa.

Krok 2: Przygotowanie warstwy filtracyjnej

Na dno wykopu wysyp warstwę piasku i zasyp kruszywem, które zapewni stabilne podparcie rury. Ułóż rurę perforowaną w osi wykopu i obłóż ją kruszywem co najmniej na wysokość 10–20 cm ponad rurę.

Krok 3: Zabezpieczenie geowłókniną

Owójr rury i kruszywo geowłókniną, by oddzielić filtr od gruntu rodzimego. GeowłókninaGeowłóknina to płaski geosyntetyk polimerowy. Typowe zastosowanie geowłókniny to separacja, filtrowanie i wzmocnienie podłoży. Podział geowłóknin na polipropylenowe i poliestrowe wynika z użytego surowca. Podział na geowłókniny filtracyjne, drogowe, separacyjne, etc. - wynika z funkcji geowłókniny uzależnionej od jej parametrów.... zapobiegnie przedostawaniu się drobnego materiału do struktury kruszywa.

Krok 4: Zasypanie i formowanie terenu

Zasyp wykop żyzną warstwą gruntu, dbając o to, by nie uszkodzić geowłókninyGeowłóknina to płaski geosyntetyk polimerowy. Typowe zastosowanie geowłókniny to separacja, filtrowanie i wzmocnienie podłoży. Podział geowłóknin na polipropylenowe i poliestrowe wynika z użytego surowca. Podział na geowłókniny filtracyjne, drogowe, separacyjne, etc. - wynika z funkcji geowłókniny uzależnionej od jej parametrów..... Uformuj spadek terenu i odtwórz nawierzchnię. Zainstaluj studzienki rewizyjne w strategicznych punktach.

Konserwacja i typowe problemy

Regularne przeglądy ułatwiają wykrycie zapchanych odcinków, uszkodzeń rur czy osiadania kruszywa. Objawy problemów to wolniejsze odprowadzanie wody, lokalne podmoknięcia lub nieprzyjemne zapachy. W przypadku zapchanych rur stosuje się płukanie hydrodynamiczne lub mechaniczne usuwanie osadów.

Błędy projektowe najczęściej spotykane

Do typowych błędów zalicza się brak odpowiedniego spadku, użycie zbyt drobnego kruszywa, brak geowłókninyGeowłóknina to płaski geosyntetyk polimerowy. Typowe zastosowanie geowłókniny to separacja, filtrowanie i wzmocnienie podłoży. Podział geowłóknin na polipropylenowe i poliestrowe wynika z użytego surowca. Podział na geowłókniny filtracyjne, drogowe, separacyjne, etc. - wynika z funkcji geowłókniny uzależnionej od jej parametrów...., niewłaściwe miejsce odpływu oraz niestaranność przy podłączeniu studzienek rewizyjnych. Każdy z tych elementów może skrócić żywotność systemu i obniżyć jego skuteczność.

Wybór właściwego systemu drenażowego i materiałów wymaga analizy warunków terenowych, planowanego obciążenia i budżetu. Dobrze zaprojektowany drenaż chroni inwestycję i poprawia komfort użytkowania przestrzeni, a właściwa konserwacja zapewnia długotrwałą efektywność instalacji. Przy planowaniu warto korzystać z doświadczenia inżynierów i firm wykonawczych, by uniknąć kosztownych błędów i zapewnić trwałość rozwiązania.
