Drenaż w gruncie to jeden z tych elementów infrastruktury, które często są niewidoczne, a jednocześnie decydują o trwałości budynków, bezpieczeństwie terenów zielonych oraz funkcjonowaniu instalacji zewnętrznych. W praktyce odpowiednio zaprojektowany i wykonany system drenażowy chroni fundamenty, drogi, ogrody i tereny rolne przed nadmierną wilgocią, erozją oraz uszkodzeniami wynikającymi z zastojów wody. W tym artykule przyjrzymy się rodzajom systemów drenażowych, typowym sytuacjom zastosowania oraz materiałom stosowanym do wykonania systemu drenażowego, a także praktycznym wskazówkom projektowym i eksploatacyjnym.

Podstawy drenażu gruntowego

Drenaż gruntowy polega na odprowadzeniu nadmiaru wód gruntowych i opadowych z danego obszaru w sposób kontrolowany. Cel jest prosty: obniżyć poziom wody w strefach krytycznych i zapobiec negatywnemu wpływowi wilgoci na konstrukcje oraz ukształtowanie terenu. W zależności od warunków geotechnicznych, klimatu oraz przeznaczenia działki, stosuje się różne rozwiązania, od prostych rur perforowanych po zaawansowane systemy rozsączające i zbiornikowe.

Rodzaje systemów drenażowych

W praktyce wyróżnia się kilka podstawowych rodzajów systemów drenażowych, które można dobierać indywidualnie do potrzeb:

1. Drenaż liniowy (rów i korytka)

Drenaż liniowy to najprostsze rozwiązanie, polegające na budowie rowów odwodnieniowych lub korytek betonowych, ukierunkowanych na odprowadzenie wody z powierzchni. Często stosowany przy drogach, parkingach i terenach przemysłowych. Zaleta: prosta budowa i niskie koszty. Wada: zajmuje powierzchnię i wymaga regularnego utrzymania.

2. Drenaż rurociągowy (rury perforowane)

To najczęściej stosowany typ drenażu dla terenów budowlanych oraz ogrodów. Rury perforowane układane są w rowach wypełnionych filtrem (żwirem lub geowłókniną) i kierują wodę do punktu odpływu (np. studzienki, kanalizacji deszczowej lub zbiornika retencyjnego). Systemy te są dyskretne i bardzo skuteczne w obniżaniu poziomu wód gruntowych.

3. Drenaż karbowany (rury karbowane)

Rury karbowane z tworzyw sztucznych (PE, PVC) zyskują na popularności ze względu na elastyczność i łatwość montażu. Dzięki większej wytrzymałości na obciążenia i odporności na korozję, sprawdzają się w miejscach o zmiennej geometrii wykopów i tam, gdzie wymagany jest szybki montaż.

4. Drenaż rozsączający i systemy retencyjne

W sytuacjach, gdzie odprowadzenie wody poza działkę jest problematyczne, stosuje się systemy rozsączające (infiltracyjne) oraz zbiorniki retencyjne. Zbiorniki umożliwiają gromadzenie wody i stopniowe jej odprowadzanie lub ponowne wykorzystanie (np. do podlewania). Rozsączanie wymaga odpowiednio przepuszczalnego gruntu oraz zaprojektowanych warstw filtracyjnych.

Typowe sytuacje stosowania drenażu

Rozpoznanie sytuacji terenowej jest kluczowe przy wyborze systemu drenażowego. Poniżej opisano najczęściej spotykane scenariusze:

1. Ochrona fundamentów budynków

Nadmiar wilgoci w otoczeniu fundamentów może prowadzić do pęknięć, podciągania kapilarnego i zawilgocenia ścian. Drenaż opaskowy, czyli system rur wokół obwodu budynku, wypełniony grubym kruszywem i oddzielony geowłókniną, skutecznie zmniejsza nacisk wód gruntowych i odprowadza je do punktów zrzutu.

2. Odwodnienie ogrodów i terenów zielonych

W ogrodach drenaż pomaga utrzymać optymalny poziom wilgoci dla roślin, zapobiega kałużom i gniciu korzeni. Stosuje się tu często systemy liniowe w miejscach ścieżek oraz podjazdów, a także rury perforowane pod grządkami i trawnikami.

3. Drogi, chodniki i place

Na nawierzchniach twardych systemy liniowe i rurociągowe zapobiegają osłabieniu podbudowy przez wodę. W tym kontekście wybór materiału i konstrukcji odprowadzenia ma bezpośredni wpływ na trwałość nawierzchni oraz bezpieczeństwo użytkowników.

4. Tereny rolnicze i retencja

W rolnictwie drenaż poprawia warunki wzrostu roślin poprzez regulację wilgotności oraz minimalizowanie ryzyka zasolenia gleby. Często stosowane są tu systemy liniowe z rurami układanymi w rzędach oraz systemy odprowadzenia nadmiaru wody do rowów melioracyjnych.

Materiały stosowane do wykonania systemu drenażowego

Dobór materiałów jest kluczowy dla trwałości i funkcjonalności systemu. Oto przegląd najczęściej wykorzystywanych materiałów z ich zaletami i ograniczeniami:

Rury z PVC i PE

Pierwszym wyborem w wielu projektach są rury z PVC (polichlorek winylu) oraz PE (polietylen). Obie grupy materiałów charakteryzują się odpornością na korozję, niską wagą i łatwością łączenia. PVC oferuje dobrą sztywność, natomiast PE jest bardziej elastyczny i odporny na uderzenia.

Rury karbowane

Rury karbowane, wykonane z HDPE, są lekkie i łatwe w układaniu, szczególnie tam, gdzie teren wymaga odwzorowania kształtu. Mają dobrą wytrzymałość na obciążenia dynamiczne, co czyni je odpowiednimi pod nawierzchnie ruchu kołowego.

Kruszywa filtracyjne (żwir, tłuczeń)

Bez odpowiedniego kruszywa rury perforowane szybko zatkałyby się. Żwir o odpowiedniej frakcji (zwykle 8–16 mm) tworzy strukturę filtracyjną, która zapewnia przepływ wody i minimalizuje osadzanie cząstek gleby. Dopełnieniem jest geowłókninaGeowłóknina to płaski geosyntetyk polimerowy. Typowe zastosowanie geowłókniny to separacja, filtrowanie i wzmocnienie podłoży. Podział geowłóknin na polipropylenowe i poliestrowe wynika z użytego surowca. Podział na geowłókniny filtracyjne, drogowe, separacyjne, etc. - wynika z funkcji geowłókniny uzależnionej od jej parametrów...., która zapobiega migracji drobnych cząstek.

Geowłókniny i maty filtracyjne

GeowłókninaGeowłóknina to płaski geosyntetyk polimerowy. Typowe zastosowanie geowłókniny to separacja, filtrowanie i wzmocnienie podłoży. Podział geowłóknin na polipropylenowe i poliestrowe wynika z użytego surowca. Podział na geowłókniny filtracyjne, drogowe, separacyjne, etc. - wynika z funkcji geowłókniny uzależnionej od jej parametrów.... stanowi barierę między kruszywem a gruntem rodzimym, utrzymując przepuszczalność systemu i zmniejszając ryzyko zapchania. Wybór odpowiedniej wytrzymałości i przepuszczalności jest istotny dla długowieczności instalacji.

Studzienki rewizyjne i elementy odpływowe

Studzienki wykonane z tworzyw sztucznych lub betonu umożliwiają kontrolę systemu, czyszczenie i łączenie odcinków. Elementy odpływowe, takie jak kratki ściekowe czy złącza do kanalizacji, muszą spełniać lokalne normy oraz być odporne na zanieczyszczenia i korozję.

Projektowanie, montaż i utrzymanie

Projekt każdego systemu powinien rozpocząć się od analizy geotechnicznej i hydrologicznej: określenia poziomu wód gruntowych, rodzaju gruntu, nachylenia terenu oraz źródeł dopływu wody. Należy uwzględnić: kierunek spływu, punkt docelowy odpływu, głębokość posadowienia rur oraz wymagania dotyczące mrozoodporności.

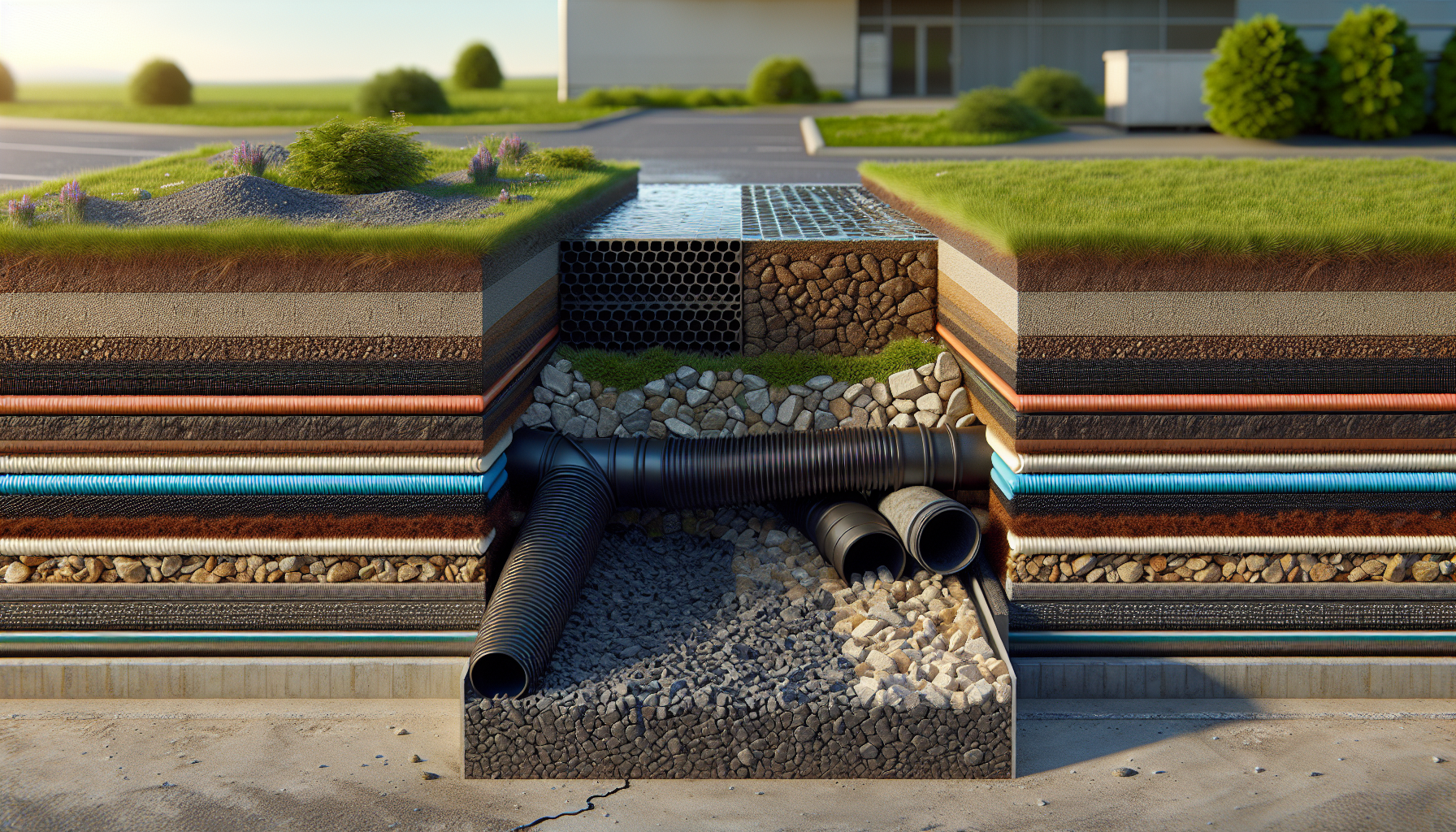

Wykopy i warstwy filtracyjne

Wykopy pod rury trzeba wykonać z zachowaniem spadku umożliwiającego swobodny przepływ wody (zwykle 1–2% w zależności od projektu). Dno wykopu powinno być wyrównane i zabezpieczone geowłókniną. Rury układa się na warstwie kruszywa, a następnie zasypuje się kolejną warstwą kruszywa i owinąć geowłókniną. Tak wykonana ława filtracyjna minimalizuje ryzyko zapchania i zapewnia trwały przepływ.

Czyszczenie i konserwacja

Nawet najlepiej zaprojektowany drenaż wymaga okresowych kontroli: przeglądu studzienek rewizyjnych, usuwania osadów i liści z kratek oraz ewentualnego przepłukania odcinków rurociągów. W terenach o dużej ilości drobnego materiału organicznego warto stosować separatory i dodatkowe filtry na odcinkach odpływowych.

Aspekty prawne i środowiskowe

Projektowanie drenażu często podlega lokalnym przepisom: konieczne może być uzyskanie zgody na odprowadzenie wody do rowów melioracyjnych, kanalizacji lub cieków naturalnych. Ważne jest także, aby nie pogarszać warunków wodnych sąsiednich działek. Systemy retencyjne i rozsączające są coraz częściej preferowane jako sposób na zmniejszenie negatywnego wpływu na środowisko oraz na zwiększenie retencji wód opadowych.

Przykłady praktyczne

Przykład 1: Drenaż opaskowy wokół domu współczesnego — rury perforowane z PVC otoczone żwirem, studzienka rewizyjna i odpływ do rowu melioracyjnego. Proste, ekonomiczne rozwiązanie dla terenów o umiarkowanym poziomie wód gruntowych. Przykład 2: System rozsączający na działce z problemem odpływu — trzy zbiorniki retencyjne osadzone w przepuszczalnym podłożu, połączone rurami karbowanymi i zakończone warstwą drenażową, która rozprowadza wodę powoli do gruntu. Rozwiązanie to minimalizuje odpływ powierzchniowy i odciąża sieć kanalizacyjną podczas intensywnych opadów.

Wybór właściwego systemu drenażowego to połączenie analizy technicznej, znajomości lokalnych warunków gruntowo-wodnych oraz odpowiedniego doboru materiałów. Dobrze zaprojektowany drenaż nie tylko chroni obiekty i powierzchnie, ale może też poprawić komfort użytkowania terenu oraz wpłynąć korzystnie na mikroklimat ogrodów i przestrzeni zielonych. Regularne przeglądy i konserwacja przedłużają żywotność instalacji i minimalizują ryzyko awarii, dlatego warto uwzględnić je już na etapie projektu. Przy planowaniu drenażu dobrze korzystać z wiedzy geotechnika lub specjalisty od odwodnień, by znaleźć rozwiązanie optymalne pod względem technicznym, ekonomicznym i środowiskowym.
