Co to jest otulina zbrojenia i dlaczego jest tak ważna?

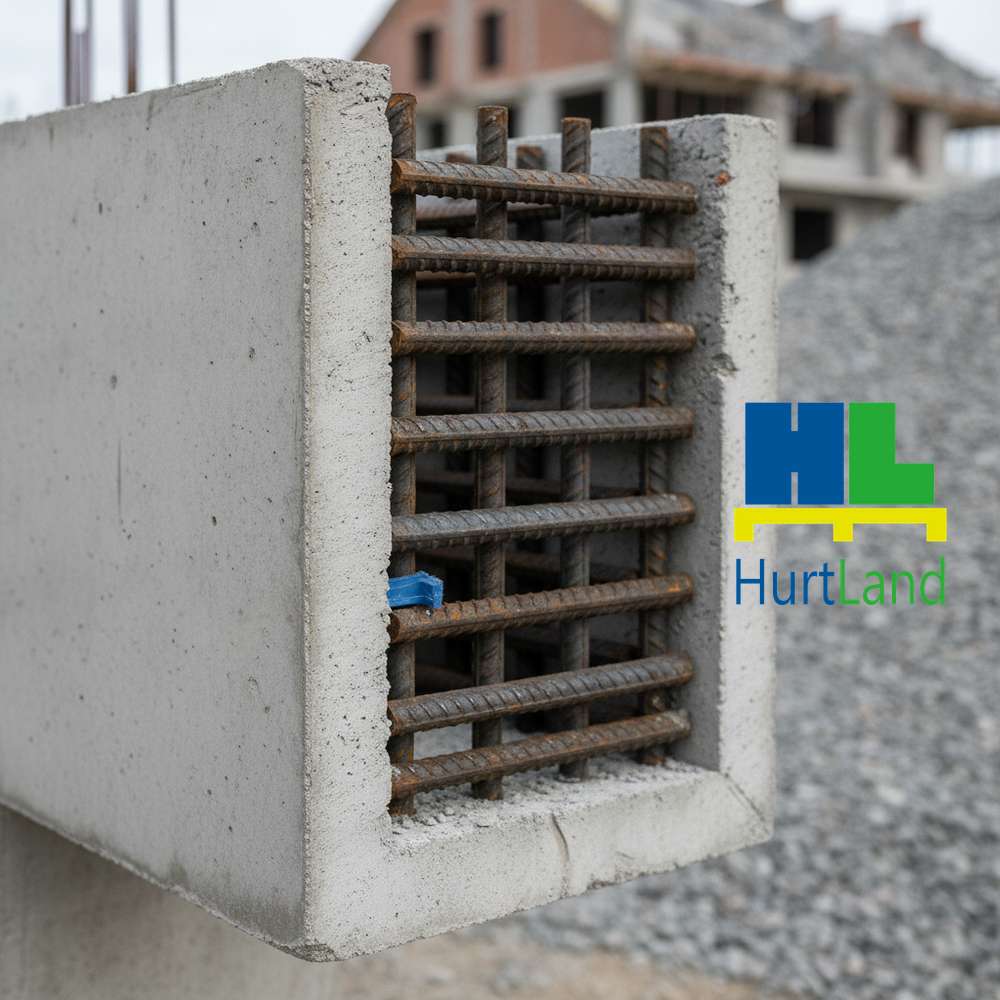

Konstrukcje żelbetowe są fundamentem współczesnego budownictwa inżynieryjnego. Choć beton kojarzy nam się z materiałem niezwykle trwałym i niemal niezniszczalnym, jego wytrzymałość w dużej mierze zależy od ukrytej wewnątrz stali. Kluczowym elementem zapewniającym synergię tych dwóch materiałów jest otulina zbrojenia. Jest to warstwa betonu mierzona od zewnętrznej powierzchni pręta zbrojeniowego do najbliższej krawędzi elementu betonowego.

Dlaczego jej rola jest tak krytyczna? Brak zachowania odpowiedniej grubości otuliny to jedna z najczęstszych przyczyn awarii konstrukcyjnych. Prowadzi ona do przyspieszonej degradacji stali, co w konsekwencji zagraża bezpieczeństwu całego obiektu. W niniejszym artykule przyjrzymy się, jak otulina chroni zbrojenie, jakie zagrożenia niesie jej brak oraz w jaki sposób nowoczesna diagnostyka, taka jak skanowanie GPRSkanowanie GPR to bezinwazyjna metoda precyzyjnej lokalizacji zbrojenia i instalacji wewnątrz konstrukcji betonowych. Pozwala wyeliminować ryzyko uszkodzeń podczas wiercenia czy cięcia, gwarantując bezpieczeństwo i oszczędność czasu. To fundament nowoczesnej diagnostyki NDT przed każdą przebudową. , pozwala na jej precyzyjną weryfikację.

Rola otuliny w ochronie przed korozją

W warunkach optymalnych beton zapewnia stali wysoką ochronę antykorozyjną dzięki swojemu zasadowemu odczynowi (wysokie pH). Tworzy się wówczas tzw. warstwa pasywna na powierzchni prętów, która skutecznie hamuje procesy utleniania. Jednakże procesy takie jak karbonatyzacja betonu (wnikanie dwutlenku węgla) oraz migracja chlorków (np. z soli odladzających) stopniowo obniżają pH betonu.

Gdy grubość otuliny jest niewystarczająca, czynniki agresywne szybciej docierają do stali. Wówczas dochodzi do zjawiska, jakim jest korozja zbrojenia w betonie. Produkty korozji (rdza) mają znacznie większą objętość niż czysta stal, co generuje ogromne ciśnienie wewnętrzne. Skutkuje to pękaniem betonu, odpryskiwaniem otuliny i dalszym odsłanianiem zbrojenia na działanie czynników zewnętrznych. Aby zatrzymać te procesy, konieczne jest stosowanie specjalistycznych systemów naprawczych, takich jak MAXRESTDowiedz się więcej®, który pozwala na skuteczną reprofilację i ochronę elementów żelbetowych.

Funkcje otuliny zbrojenia:

• Ochrona antykorozyjna: Stanowi barierę fizyczną i chemiczną dla wody, tlenu i soli.
• Odporność ogniowa: Beton chroni stal przed szybkim nagrzaniem podczas pożaru, co mogłoby doprowadzić do utraty nośności konstrukcji.
• Zapewnienie przyczepności: Odpowiednia grubość betonu wokół pręta pozwala na prawidłowe przekazywanie naprężeń między stalą a betonem.

Diagnostyka konstrukcji — skanowanie GPRSkanowanie GPR to bezinwazyjna metoda precyzyjnej lokalizacji zbrojenia i instalacji wewnątrz konstrukcji betonowych. Pozwala wyeliminować ryzyko uszkodzeń podczas wiercenia czy cięcia, gwarantując bezpieczeństwo i oszczędność czasu. To fundament nowoczesnej diagnostyki NDT przed każdą przebudową. i badania NDT

W przypadku obiektów istniejących, gdzie nie znamy dokładnego stanu zbrojenia, niezbędna jest profesjonalna diagnostyka. Metody nieniszczące (NDT) pozwalają na precyzyjną ocenę bez ingerencji w strukturę obiektu. Skanowanie zbrojenia w betonie przy użyciu georadaru (GPR) oraz profometru to standard w nowoczesnym budownictwie.

Dzięki zastosowaniu technologii takich jak skanowanie GPRSkanowanie GPR to bezinwazyjna metoda precyzyjnej lokalizacji zbrojenia i instalacji wewnątrz konstrukcji betonowych. Pozwala wyeliminować ryzyko uszkodzeń podczas wiercenia czy cięcia, gwarantując bezpieczeństwo i oszczędność czasu. To fundament nowoczesnej diagnostyki NDT przed każdą przebudową. , możliwe jest:

• Wykrycie położenia prętów zbrojeniowych (siatki zbrojenia).
• Określenie rzeczywistej grubości otuliny betonu.
• Oszacowanie średnicy prętów bez konieczności wykonywania odkrywek.
• Wykrycie pustek wewnątrz struktury betonowej.

Poniższa tabela przedstawia porównanie najpopularniejszych metod diagnostycznych wykorzystywanych do badania otuliny i zbrojenia:

Jak zadbać o prawidłową otulinę? Krok po kroku

Zapewnienie właściwej otuliny zbrojenia powinno odbywać się na każdym etapie — od projektu, przez wykonawstwo, aż po ewentualną naprawę. Oto proces postępowania w przypadku stwierdzenia niedostatecznej ochrony zbrojenia:

1. Diagnostyka wstępna: Przeprowadzamy badanie i skanowanie betonu, aby zidentyfikować obszary z niedostateczną otuliną lub postępującą korozją. Wykorzystujemy georadar lub profometr.
2. Oczyszczanie podłoża: Jeśli doszło już do odprysków, usuwamy luźne fragmenty betonu aż do "zdrowej" warstwy. Zbrojenie należy oczyścić z rdzy (najlepiej do stopnia czystości Sa 2,5).
3. Zabezpieczenie antykorozyjne: Na oczyszczone pręty nanosimy powłoki ochronne. W systemach naprawczych warto sięgnąć po preparaty hamujące korozję.
4. Reprofilacja otuliny: Odbudowujemy brakującą warstwę betonu. Idealnym rozwiązaniem jest zastosowanie zaprawy typu MAXRESTDowiedz się więcej®, która charakteryzuje się doskonałą przyczepnością i szybkim przyrostem wytrzymałości, przywracając elementowi wymaganą geometrię i ochronę.
5. Kontrola końcowa: Ponowne sprawdzenie grubości nowej otuliny metodami nieniszczącymi, aby upewnić się, że parametry projektowe zostały osiągnięte.

Podsumowanie — dlaczego warto dbać o otulinę?

Otulina zbrojenia to "skóra" konstrukcji żelbetowej. Jej brak lub niedostateczna grubość to prosta droga do kosztownych remontów, a w skrajnych przypadkach — do katastrofy budowlanej. Inwestycja w rzetelną diagnostykę, taką jak skanowanie GPRSkanowanie GPR to bezinwazyjna metoda precyzyjnej lokalizacji zbrojenia i instalacji wewnątrz konstrukcji betonowych. Pozwala wyeliminować ryzyko uszkodzeń podczas wiercenia czy cięcia, gwarantując bezpieczeństwo i oszczędność czasu. To fundament nowoczesnej diagnostyki NDT przed każdą przebudową. oraz użycie profesjonalnych materiałów naprawczych typu MAXRESTDowiedz się więcej®, to gwarancja trwałości obiektu na dziesięciolecia.

Jeśli planujesz modernizację obiektu, zmianę jego przeznaczenia lub zauważyłeś pierwsze niepokojące rysy i wykwity rdzy, nie zwlekaj. Profesjonalne badania NDT pozwolą Ci precyzyjnie określić stan ukrytego zbrojenia i zaplanować skuteczne działania naprawcze. Wszystkie niezbędne technologie i materiały do ochrony zbrojenia znajdziesz w ofercie Hurt Land.
