Jak wzmocnić konstrukcję włóknami węglowymi — technologia CFRP

Wzmocnienie konstrukcji włóknami węglowymi – nowoczesna technologia CFRP w służbie inżynierii

W obliczu starzejącej się infrastruktury, błędów projektowych lub konieczności zmiany sposobu użytkowania budynków, inżynierowie i inwestorzy stają przed wyzwaniem: jak zwiększyć nośność elementów konstrukcyjnych bez nadmiernego dociążania obiektu? Tradycyjne metody, takie jak nadlewki betonowe czy stalowe płaszcze, są skuteczne, ale ciężkie, pracochłonne i znacząco zmieniają geometrię wnętrz. Rozwiązaniem, które zrewolucjonizowało współczesne budownictwo, jest technologia CFRP (Carbon Fiber Reinforced Polymer). Wykorzystanie mat i taśm węglowych pozwala na błyskawiczne i nieinwazyjne wzmocnienie stropów, belek czy słupów, zachowując przy tym pierwotną estetykę i kubaturę pomieszczeń.

Diagnostyka przedprojektowa – dlaczego skanowanie betonu jest kluczowe?

Zanim przystąpimy do wyboru konkretnych materiałów zbrojących, niezbędna jest rzetelna ocena stanu technicznego obiektu. Nie można wzmacniać konstrukcji "w ciemno". Kluczowym etapem są badania nieniszczące (NDT). Wykorzystanie zaawansowanych urządzeń, takich jak georadar (GPR) oraz profometr, pozwala na precyzyjne wykrywanie zbrojenia w betonie, określenie jego otuliny oraz rozstawu prętów.

Dodatkowo, diagnostyka sklerometryczna pozwala ocenić wytrzymałość betonu na ściskanie. Dzięki tym danym projektant może dokładnie wyliczyć, o ile należy zwiększyć nośność elementu i jak rozmieścić maty węglowe. Pominięcie tego kroku naraża inwestycję na błędy wykonawcze i niebezpieczeństwo katastrofy budowlanej.

Narzędzia i materiały niezbędne do wykonania wzmocnienia

Podstawą systemów CFRP są materiały o ekstremalnie wysokiej wytrzymałości na rozciąganie przy minimalnej masie własnej. W profesjonalnych zastosowaniach prym wiodą produkty o sprawdzonej reputacji technicznej.

SikaWrap 230 C-3 – uniwersalna mata węglowa

Jednym z najczęściej stosowanych materiałów do wzmocnień jest SikaWrap 230 C-3. Jest to jednokierunkowa tkanina z włókien węglowych, przeznaczona do aplikacji "na mokro".

• Zastosowanie: Wzmacnianie żelbetu na zginanie i ścinanie, owijanie słupów w celu zwiększenia ich nośności na ściskanie oraz poprawy ciągliwości.
• Parametry techniczne: Bardzo wysoka wytrzymałość na rozciąganie (powyżej 4000 MPa) oraz moduł sprężystości rzędu 230 GPa.
• Zalety: Materiał jest odporny na korozję, niezwykle lekki i pozwala na aplikację na powierzchniach o skomplikowanych kształtach (np. okrągłe filary).

Porównanie systemów zbrojenia – włókna węglowe vs inne geosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów.

Choć w budownictwie kubaturowym dominują maty węglowe, warto wiedzieć, że technologie włókniste znajdują szerokie zastosowanie także w drogownictwie. Poniższa tabela przedstawia różnice między materiałami stosowanymi do zbrojenia konstrukcji i nawierzchni bitumicznych.

Wybór między siatką węglową a szklaną pod asfalt czy do wzmocnienia konstrukcji zależy od wymaganej sztywności systemu. Włókno węglowe oferuje najniższe wydłużenie przy zerwaniu, co jest kluczowe przy przenoszeniu dużych obciążeń konstrukcyjnych.

Proces montażu mat węglowych krok po kroku

Prawidłowa aplikacja systemu CFRP wymaga rygorystycznego przestrzegania reżimu technologicznego. Oto jak wygląda proces wzmacniania elementu żelbetowego:

1. Przygotowanie podłoża: Beton musi być czysty, suchy i nośny. Należy usunąć mleczko cementowe oraz luźne fragmenty metodą piaskowania lub szlifowania. Ostre krawędzie elementów (np. narożniki belek) muszą zostać zaokrąglone do promienia min. 20 mm, aby uniknąć pękania włókien.
2. Gruntowanie i szpachlowanie: Na przygotowaną powierzchnię nakłada się żywicę gruntującą. Ewentualne ubytki i nierówności należy wyrównać szpachlą epoksydową, aby zapewnić idealne przyleganie maty.
3. Nasycanie maty (Laminowanie): Tkaninę taką jak SikaWrap 230 C-3 nasyca się dedykowaną żywicą epoksydową (np. Sikadur-330). Można to robić ręcznie lub mechanicznie za pomocą nasycarek.

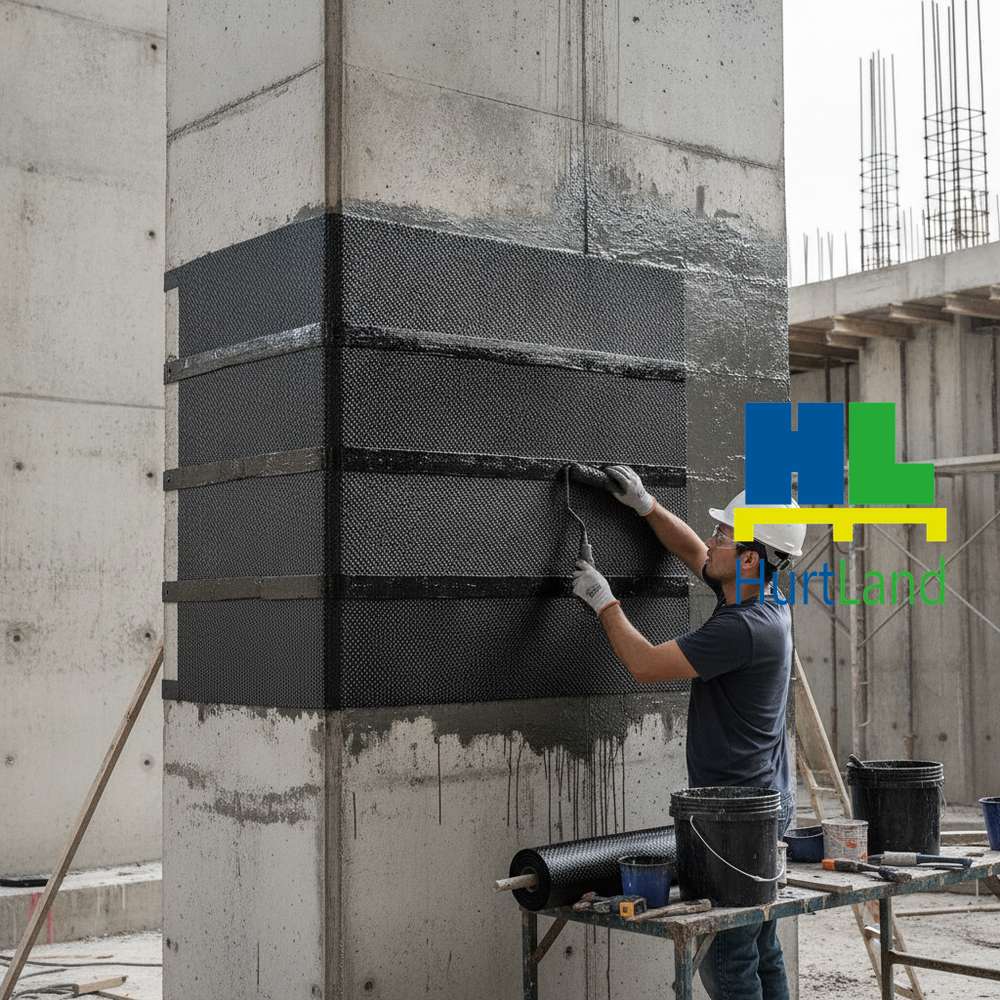

4. Aplikacja: Matę przykłada się do elementu i starannie dociska specjalnym wałkiem gumowym w kierunku włókien. Ważne jest usunięcie wszystkich pęcherzyków powietrza ("odpowietrzenie").
5. Zabezpieczenie powierzchni: Po utwardzeniu, wzmocnienie można pokryć powłoką ochronną odporną na UV lub tynkiem (często stosuje się posypkę z piasku kwarcowego na świeżą żywicę, aby zwiększyć przyczepność kolejnych warstw).

Podsumowanie – dlaczego warto postawić na CFRP?

Wzmocnienie konstrukcji włóknami węglowymi to inwestycja w bezpieczeństwo i trwałość bez ingerencji w architekturę obiektu. Dzięki produktom takim jak SikaWrap 230 C-3 oraz profesjonalnej diagnostyce GPR, proces naprawczy jest szybki i precyzyjny. Choć koszt materiałów węglowych jest wyższy niż stali, całkowity koszt inwestycji często okazuje się niższy ze względu na brak konieczności użycia ciężkiego sprzętu i minimalne przestoje w eksploatacji budynku.

Wszystkie niezbędne materiały do systemów CFRP oraz profesjonalne usługi skanowania betonu znajdą Państwo w ofercie Hurt Land. Zachęcamy do konsultacji technicznej z naszymi ekspertami, którzy pomogą dobrać rozwiązanie idealnie dopasowane do specyfiki Państwa projektu.
